應用范圍
適用于DC48V輸入額定15A以內有霍爾三相直流無刷電機。
產品應用
科研,生產
工業控制
民用電器
產品特色
支持加減速緩沖時間與加減速加速度控制，可在指定行程內自動加減速并精確定位
支持外部PWM、頻率信號對電機調速
電機電流PID調節控制，最大啟動/負載電流、制動電流可分別配置
芯片ESD防護等級高，可適應復雜的現場環境
電氣性能 | 使用環境參數 | ||||
供電電源 | DC48V | 使用場合 | 場合 | 避免粉塵，油霧及腐蝕性氣體 | |
溫度 | 0℃-50℃ | ||||
輸出電流 | 額定15A | 濕度 | <80%RH，無凝露，無結霜 | ||
震動 | <0.5G(4.9m/s2)10Hz-60Hz | ||||
絕緣電阻 | 常溫下>500MΩ | 冷卻方式 | 自然冷卻 | ||
保存溫度 | -20℃——65℃ | ||||
絕緣強度 | 常溫下0.5KV | 外形尺寸 | 135*82*45mm | ||
重量 | 200g | ||||

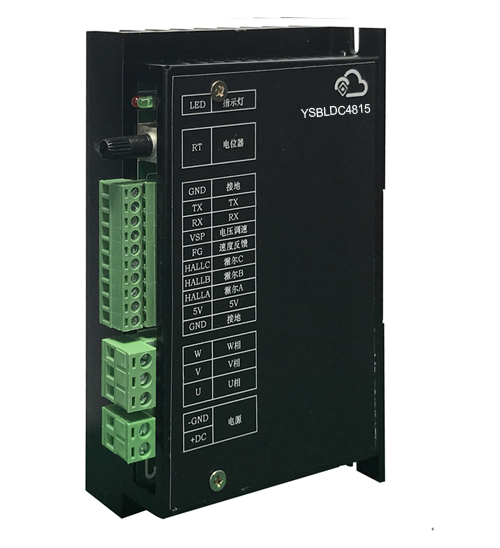

驅動器接線端口及指示燈說明 | |||||
功能 | 標識 | 說明 | |||
電源 | DC+ | 直流DC48V輸入 | |||
GND | |||||
電機端 | UVW | U、V、W為電機三相輸出信號，接電機繞組 | |||
霍爾信號 | GND | 電機霍爾電源地 | |||
5V | 電機霍爾電源正 | ||||
HA | 霍爾A相輸入 | ||||
HB | 霍爾B相輸入 | ||||
HC | 霍爾C相輸入 | ||||
控制信號 | FG | 電機速度脈沖輸出，通過測量信號頻率監測電機轉速 | |||
VSP | 外部速度控制信號 | ||||
RX | 正反轉控制，接地反轉，空置正轉，設置正反轉需要先斷電 | ||||
TX | 使能控制，接地使能 | ||||
GND | 驅動器地 | ||||
電位器 | RT | 電位器調速，控制電機0%-100%轉速調節 | |||
指示燈 | 紅燈 | 故障狀態 | |||
綠燈 | 表示處于通電狀態 | ||||

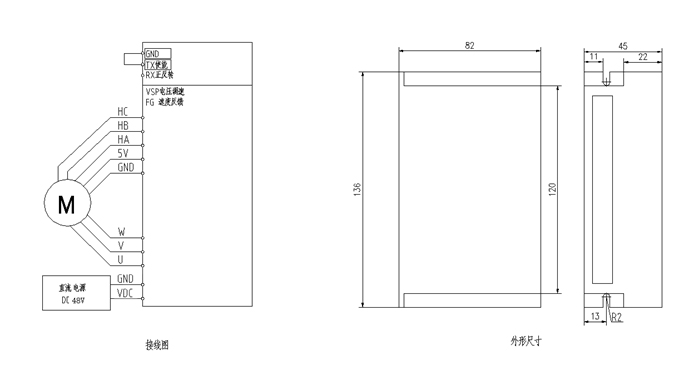

接線及尺寸示意圖 | |||||
